1. Pengenalan Produk
1.1 Penerangan Produk
Sistem ini boleh mensimulasikan proses kerja sistem penggera kebakaran, supaya pelajar dapat memahami sistem penggera kebakaran dengan lebih awal dan intuitif, membiasakan diri dengan komposisi, sambungan dan prinsip operasi sistem penggera kebakaran, serta memupuk pengetahuan dan kemahiran pelajar yang berkaitan. Ia sesuai untuk penilaian pengajaran dan latihan kemahiran di kolej vokasional tinggi, sekolah vokasional menengah dan sekolah teknik.
1.2 Ciri-ciri Produk
(1) Platform latihan menggunakan struktur rangka profil aluminium, dan unit ini fleksibel dan mudah digunakan, serta tidak mudah rosak.
(2) Litar dan peranti eksperimen dikonfigurasikan sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai subjek.
(3) Platform latihan mempunyai sistem jaminan keselamatan yang baik.
2. Spesifikasi Teknikal
2.1 Parameter Teknikal
Kapasiti Panel Kawalan:
Sehingga dua gelung kawalan panel kawalan, setiap gelung mempunyai 255 titik yang boleh dialamatkan.
Suhu: 0 ℃ ~ +40 ℃
Kelembapan relatif: ≤95%, tiada pemeluwapan
Bekalan kuasa: AV 220V (3A), julat voltan +10%~-15%
Bekalan kuasa sandaran: DC 24V (10A), bateri sandaran: bateri asid plumbum 12V/12AH yang dimeteraikan
2.2 Dimensi dan berat
Dimensi: 1500*410*1570mm
Berat:<100kg

3. Nama komponen produk dan pengenalan fungsi

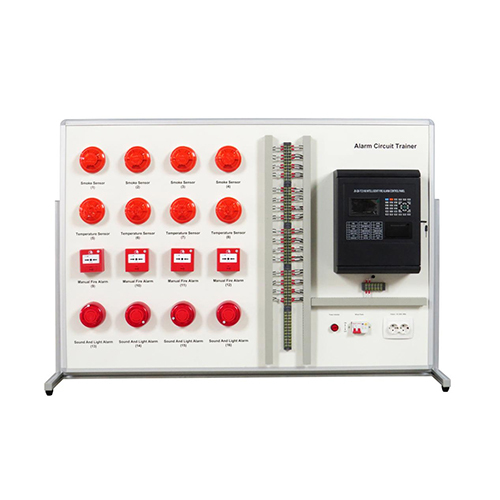

3.1 Badan utama produk
Bil. Nama
1 Hos kebakaran
2 Penunjuk kuasa
3 Pemutus litar
4 Soket
5 Blok terminal
6 Penggera asap (1~4)
7 Penggera haba (5~8)
8 Penggera manual (9~12)
9 Penggera bunyi dan cahaya (13~16)
3.3 Aksesori produk
Bil. Nama
1 Kekunci penggera manual
2 Bateri butang
4. Senarai Konfigurasi Produk
Bil. Nama Kuantiti
1 Hos kebakaran 1
2 Penunjuk kuasa 1
3 Pemutus litar 1
4 Soket 1
5 Blok terminal 2
6 Penggera asap (1~4) 4
7 Penggera haba (5~8) 4
8 Penggera manual (9~12) 4
9 Penggera bunyi dan cahaya (13~16) 4
10 Kekunci penggera manual 5
11 Bateri butang 1
5. Senarai eksperimen pengajaran produk
(1) Pendaftaran dan pengaturcaraan penggera
(2) Ujian penggera asap
(3) Ujian penggera haba
(4) Ujian penggera manual
