SMTM2013 Pesongan Rasuk Dan Cantilever Jurulatih Mekanikal Peralatan Pendidikan Peralatan PengajaranI. Gambaran Keseluruhan
Peralatan ini adalah untuk jabatan kejuruteraan mekanikal atau jabatan kejuruteraan mekanik di universiti, ia adalah untuk Mekanik Teori dan Gunaan, Mekanik Kejuruteraan, jurusan Mekanik Pepejal dan jabatan berkaitan mekanik lain.

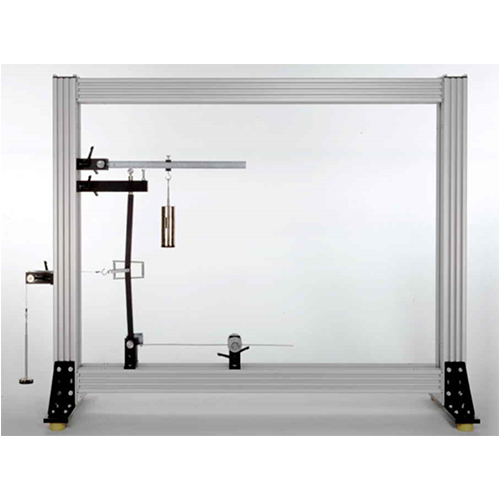

Peralatan ini digunakan untuk mengukur pesongan dan cerun rasuk di bawah lenturan atau dan membandingkan dengan nilai yang dikira melalui persamaan pembezaan. Ia akan digunakan dengan Kerangka Struktur Universal (dibekalkan secara berasingan).
Rasuk terletak pada dua sokongan terbina dalam/mata pisau. Penyangkut beban digunakan untuk beban titik dan beberapa pemberat digunakan untuk beban seragam. Pesongan dan cerun diukur dengan penunjuk dail.
Manual arahan juga disertakan.
II. Eksperimen Tipikal
Pesongan rasuk
Formula lenturan rasuk
Bentuk rasuk yang terpesong.
III. Data Teknikal
Struktur: aluminium
Bahagian bawah dengan getah boleh laras untuk melaraskan ketinggian.
Jumlah berat kurang daripada 200kg.
Persekitaran kerja: -10℃~40℃， Kelembapan<85%
Rasuk ujian
- Keluli 2
Sokongan Tepi Pisau Terbina Dalam 2
Gelongsor penyangkut 2
Penyangkut beban 2
Penunjuk Dail 2.
Penunjuk Digital dengan output digital dan bukannya Penunjuk Dail
