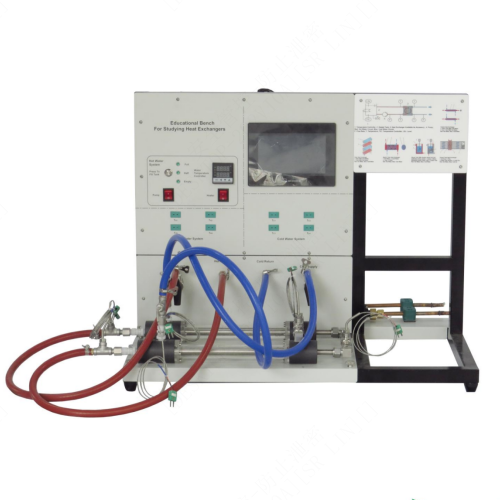

AFT123Bangku Pendidikan untuk Belajar Penukar Haba Latihan Didaktik Sekolah Latihan Makmal Peralatan Makmal Terma 1. Pengenalan kepada peralatan 1.1 Gambaran Keseluruhan Dalam alam semula jadi, perubahan tenaga berlaku setiap saat, seperti pemindahan haba dari satu permukaan ke permukaan yang lain, tetapi tidak kira bagaimana ia dipindahkan, ia akan mengikut hukum pemuliharaan tenaga. Hukum pemuliharaan tenaga adalah salah satu hukum asas alam semula jadi yang sejagat. Secara amnya, tenaga tidak akan dicipta atau dimusnahkan, ia hanya akan diubah dari satu bentuk ke bentuk yang lain, atau dipindahkan dari satu objek ke objek yang lain, manakala jumlah tenaga kekal tidak berubah. Oleh itu, jumlah haba tidak akan berubah, ia hanya akan dipindahkan. Pemindahan haba tidak boleh diperhatikan secara langsung melalui fenomena. Bagaimana haba dipindahkan pada objek struktur yang berbeza adalah masalah yang perlu kita kaji, dan hukum pemindahan haba juga merupakan tumpuan penyelidikan kami. Untuk mendapatkan hukum perubahan suhu semasa pemindahan haba dengan lebih intuitif, kami mereka bentuk dan menghasilkan peralatan meja pengajaran untuk mengkaji penukar haba dan memadankan komponen modul eksperimen. Gabungan modul boleh memenuhi pelbagai keperluan eksperimen. 1.2 Ciri (1) Lebih selamat. Produk ini mengambil kira sepenuhnya keselamatan pengguna pada permulaan reka bentuk, dan menerima pakai susun atur elektrik dan penyelesaian kebolehpercayaan pembumian yang sangat baik. (2) Lebih mudah digunakan. Produk ini menerima pakai reka bentuk modular. Kedua-dua struktur elektrik dan struktur mekanikal menggunakan reka bentuk modular. Struktur dan prinsipnya jelas dan mudah difahami, yang memudahkan pengguna menggunakannya. (3) Lebih cantik. Produk ini menerima pakai reka bentuk bersepadu. Peralatan ini kecil dan cantik, dan masih mempunyai fungsi yang sangat kaya. Disebabkan reka bentuk bersepadu, peralatan ini mempunyai keperluan alam sekitar yang sangat rendah. (4) Lebih tahan lama. Produk ini menggunakan bahan yang lebih kukuh dan tahan kakisan, yang boleh memanjangkan hayat perkhidmatan peralatan dengan ketara. 2. Parameter teknikal Kuasa input: AC220V tiga wayar fasa tunggal. Dimensi: 820mm*650mm*640mm Berat: 45KG Keadaan kerja: Suhu ambien -10℃～+40℃; kelembapan relatif < 85% (25℃). 3. Senarai komponen 3.1 Bahagian utama Bil. Nama 1 Kumpulan penunjuk paras air 2 Butang pengisian air tangki air 3 Suis pam air beredar 4 Soket sensor suhu bahagian air panas 5 Jadual kawalan suhu PID 6 Suis pemanas 7 Skrin sentuh 8 Gambarajah skematik 9 Soket sensor suhu bahagian air sejuk 10 Alur keluar bahagian air panas 11 Port pemulangan bahagian air panas 12 Port pemulangan bahagian air sejuk 13 Alur keluar bahagian air sejuk 14 Sensor suhu 15 Salur masuk hujung air sejuk 16 Salur masuk hujung air sejuk 17 Modul eksperimen 3.2 Senarai Konfigurasi Peralatan Bil. Nama Kuantiti Komponen 1Modul Eksperimen 1 Komponen 2 Paparan skrin sentuh 1 Komponen 3 Jadual kawalan suhu PID 1 Komponen 4 Sensor Suhu 6 Komponen 5 Suis kawalan tunggal 2 Komponen 6 Butang suis kuasa 1 Komponen 7 Soket sensor 8 3.3 Aksesori No. Nama Kuantiti 1 Kord sambungan kuasa 1 2 Perisian Pemacu kilat USB 1 3 Talian komunikasi rangkaian 1 4 Tee 1 5 Pengapit 8 6 Saluran Paip 4 4. Senarai Eksperimen Eksperimen 1 Fahami operasi asas peralatan meja mengajar yang digunakan untuk kaji penukar haba. Eksperimen 2 Tunjukkan eksperimen kawalan suhu dengan penukar haba tiub sepusat. Eksperimen 3 Tunjukkan eksperimen pemerolehan data dengan penukar haba tiub sepusat. Eksperimen 4 Tunjukkan eksperimen pemerolehan perisian dengan penukar haba tiub sepusat.
