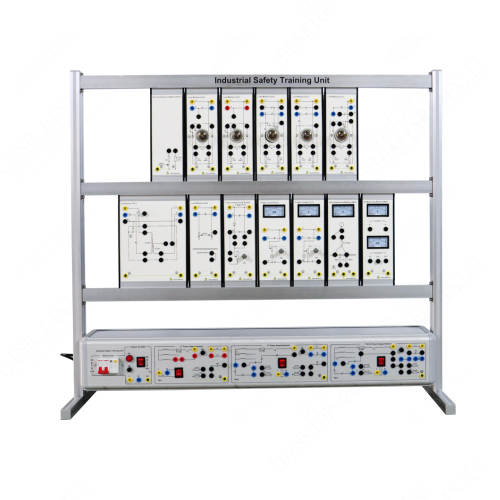

SMTB353 Unit Latihan Keselamatan Industri Peralatan Didaktik Latihan Teknikal Jurulatih Automasi Bangunan 1. Pengenalan Produk 1.1 Penerangan Produk Sistem ini boleh mensimulasikan proses sistem kuasa keselamatan industri, supaya pelajar dapat mempunyai pemahaman intuitif awal tentang kuasa keselamatan industri, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. 1.2 Ciri-ciri Produk (1) Platform latihan menggunakan struktur rangka profil aluminium, alat pengukur dan modul beban dipasang dalam kotak gantung, dan bekalan kuasa latihan terbina dalam dan bersepadu. Setiap unit fleksibel untuk bekerjasama, mudah digunakan, dan tidak mudah rosak. (2) Litar eksperimen dan konfigurasi peranti lengkap dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai subjek. (3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik. 2. Spesifikasi teknikal 2.1 Parameter teknikal Parameter bekalan kuasa: fasa tunggal tiga wayar 220V/50hz 2.2 Dimensi dan berat Dimensi: 1230mm×475mm×1355mm Berat: 63kg 3. Pengenalan nama dan fungsi komponen produk 3.1 Bahagian utama produk Bil. Nama 1 Kotak kuasa 2 Modul 3 Bingkai 3.2 Bahagian elektrik produk Bil. Nama 1 Pemutus litar 2P 2 Lampu penunjuk kuasa 3 Port output kuasa 4 Suis kuasa 5 Rangkaian bekalan kuasa IT 6 Rangkaian bekalan kuasa TT 7 Rangkaian bekalan kuasa TN-C-S 3.3 Pengenalan Modul Produk Bil. Nama 1 Modul rintangan bumi 2 Modul beban 3 Modul transformer LD-1-5 4 Modul beban LD-6 5 Modul DC berdenyut 6 Modul arus kebocoran 7 Modul voltan kebocoran 8 Modul ujian badan manusia 9Modul meter voltan dan arus 3.4 Aksesori produk No. Nama 1 Kabel elektrik keselamatan 4mm 1m hujung dua kuning 2 Kabel elektrik keselamatan 4mm 1m hujung dua hitam 3 Kabel elektrik keselamatan 4mm 1m hujung dua merah 4 Kabel elektrik keselamatan 4mm 1m hujung dua biru 5 Kabel elektrik keselamatan 4mm 1m hujung dua dua warna 6 Multimeter digital UA9205 7 Fius 5A 5*20 8 Fius 0.3A 5*20 9 Mentol pijar 24v 60w E27 skru-pasang 4. Senarai Konfigurasi Produk No. Nama Kuantiti 1 Modul rintangan bumi 1 2 Modul beban LD-1-55 3 Modul Transformer 1 4 Modul Beban LD-6 1 5 Modul DC Berdenyut 1 6 Modul Arus Kebocoran 1 7 Modul Voltan Kebocoran 1 8 Modul Ujian Badan Manusia 1 9 Modul Meter Voltan dan Arus 1 10 Kabel Elektrik Keselamatan 4mm 1 meter Hujung Dua Kuning 5 11 Kabel Elektrik Keselamatan 4mm 1 meter Hujung Dua Hitam 10 12 Kabel Elektrik Keselamatan 4mm 1 meter Hujung Dua Merah 5 13 Kabel Elektrik Keselamatan 4mm 1 meter Hujung Dua Biru 10 14 Kabel Elektrik Keselamatan 4mm 1 meter Hujung Dua Dua Warna 5 15Multimeter digital UA9205 1 16 Fius 5A 5*20 5 17 Fius 0.3A 5*20 5 18 Mentol pijar 24v 60w Skru E27 1 5. Senarai eksperimen pengajaran produk (lihat panduan eksperimen untuk butiran) (1) Simulasi eksperimen langkah perlindungan asas (2) Simulasi eksperimen kejutan elektrik sentuhan tidak langsung (3) Simulasi langkah perlindungan dalam eksperimen rangkaian bekalan kuasa TN (4) Eksperimen perlindungan voltan rendah (5) Eksperimen simulasi kejutan elektrik langsung (6) Simulasi eksperimen perlindungan kejutan elektrik langsung (7) Eksperimen pengukuran voltan kebocoran yang mengalir melalui rintangan badan manusia (8) Eksperimen pengukuran arus kebocoran yang mengalir melalui rintangan badan manusia (9) Eksperimen pengukuran DC berdenyut dengan komponen AC yang mengalir melalui rintangan badan manusia
