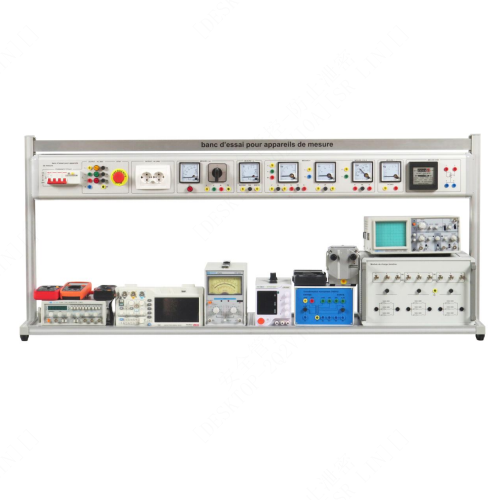

SMTE636 Meter Pengukuran Kerangka Latihan Peralatan Latihan Vokasional Bahan Didaktik Makmal Kejuruteraan Elektrik 1. Pengenalan Produk 1.1 Penerangan Produk Platform latihan ini merangkumi pelbagai jenis alat pengukur elektrik. Melalui eksperimen yang berkaitan, pelajar dapat membiasakan diri dengan ciri-ciri alat elektrik, menguasai prinsip pengukuran dan kaedah pendawaiannya, serta memupuk pengetahuan dan kemahiran yang sepadan. Ia sesuai untuk pengajaran dan penilaian latihan kemahiran jurusan yang berkaitan di kolej vokasional tinggi, kolej teknik, sekolah vokasional menengah dan sekolah teknik. 1.2 Ciri-ciri Produk (1) Platform latihan menggunakan struktur rangka lajur profil aluminium, dan bekalan kuasa serta alat pengukur disepadukan dan dipasang di dalamnya, yang selamat dan mudah digunakan dan tidak mudah rosak. (2) Alat pengukur diletakkan di rak alat, dan alat pengukur yang berkaitan boleh ditambah atau dikeluarkan secara fleksibel mengikut tetapan subjek eksperimen untuk memenuhi keperluan pengguna yang berbeza. (3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik. 2. Spesifikasi Teknikal 2.1 Parameter Teknikal Asas Bekalan kuasa berfungsi Sistem lima wayar tiga fasa AC380V/50Hz Suhu ambien -10℃～+40℃ Kelembapan ambien <85%（25℃） 2.2 Parameter Peralatan Dimensi 1600mm*400mm*705mm Berat 100kg 3. Nama dan Fungsi Komponen Produk 3.1 Badan Utama Peralatan BIL. Nama Fungsi Pengenalan Kuantiti 1 Pemutus litar Kawal suis kuasa utama 1 2 Terminal kuasa tiga fasa Kuasa tiga fasa output 1 3 Suis berhenti kecemasan Putuskan sambungan kuasa utama 1 4 Alur keluar kuasa Kuasa output AC 220V 1 5 Voltmeter Ukur voltan AC 1 6 Lampu penunjuk kuasa Tunjukkan suis fasa kuasa 4 7 Suis penunjuk fasa Togol keadaan hidup/mati 1 8 Terminal kuasa tiga fasa Antara muka terminal untuk kuasa tiga fasa 4 9 Ammeter Ukur arus talian 1 10 Terminal luaran ammeterAntara muka terminal ammeter 2 11 Wattmeter tiga fasa Ukur kuasa 1 12 Terminal luaran wattmeter tiga fasa Antara muka terminal 7 13 Wattmeter fasa tunggal Ukur kuasa 1 14 Terminal luaran wattmeter fasa tunggal Antara muka terminal 4 15 Meter faktor kuasa Ukur faktor kuasa 1 16 Terminal luaran meter faktor kuasa Antara muka terminal 4 17 Meter frekuensi Ukur frekuensi 1 18 Terminal luaran meter frekuensi Antara muka terminal 2 19 Meter tenaga Ukur tenaga elektrik 1 20 Meter tenaga terminal luaran Antara muka terminal 4 21 Meter berbilang digital Membantu dalam eksperimen 1 22 Meter kapasitans dan induktans Membantu dalam eksperimen 1 23 Ammeter pengapit Membantu dalam eksperimen 1 24 Osiloskop digital Paparkan bentuk gelombang yang diukur 1 25 Meter berbilang analog Membantu dalam eksperimen 1 26 Megaohmmeter Membantu dalam eksperimen 1 27 Osiloskop analog Paparkan bentuk gelombang yang diukur 1 28 Penjana isyarat Mengeluarkan isyarat elektrik1 29 Millivoltmeter transistor Membantu dalam eksperimen 1 30 Bekalan kuasa terkawal DC Output kuasa DC yang diperlukan 1 31 Kotak perintang Membantu dalam eksperimen 1 32 Kotak transformer fasa tunggal Membantu dalam eksperimen 1 33 Kerangka Peralatan tetap 1 3.2 Aksesori peralatan NO. Nama Fungsi Pengenalan Kuantiti 1 Saluran ujian penjana isyarat Bantu sambungan peranti 2 2 Osiloskop digital Kabel USB Berkomunikasi dengan osiloskop 1 3 Alat penyahpepijatan peranti Nyahpepijat peranti 1 4 Saluran ujian bekalan kuasa terkawal DC Bantu output bekalan kuasa terkawal DC 2 5 Saluran ujian osiloskop digital Bantu sambungan peranti 2 6 Alat penyahpepijatan peranti Nyahpepijat peranti 1 7 Saluran ujian osiloskop analog Bantu sambungan peranti 2 8 Saluran ujian meter milivolt Bantu sambungan peranti 2 9 Saluran ujian meter Bantu sambungan peranti2 BIL. Nama Fungsi Pengenalan Kuantiti 1 Kabel keselamatan elektrik biru 4mm Sambungkan peranti 5 2 Kabel keselamatan elektrik kuning 4mm Sambungkan peranti 6 3 Kabel keselamatan elektrik hijau 4mm Sambungkan peranti 6 4 Kabel keselamatan elektrik merah 4mm Sambungkan peranti 6 5 Kabel keselamatan elektrik dua warna Sambungkan peranti 6 6 Kabel keselamatan elektrik kuasa 4mm Sambungan kuasa 6 BIL. Nama Fungsi Pengenalan Kuantiti 1 Ammeter Pengapit Membantu eksperimen 1 2 Multimeter Digital Membantu eksperimen 1 3 Multimeter Analog Membantu eksperimen 1 4 Meter Induktans dan Kapasitans Membantu eksperimen 1 3.3 Komponen Sokongan 4 Senarai Eksperimen Pengajaran Produk (1) Penggunaan Kotak Bekalan Kuasa (2) Penggunaan Kotak Transformer (3) Penggunaan Amperemeter Pengapit (4) Penggunaan Multimeter Penunjuk (5) Penggunaan Multimeter Digital (6) Penggunaan Meter Kapasitans Digital (7) Penggunaan Megohmmeter (8) Penggunaan Milivoltmeter Transistor (9) Penggunaan Penjana Isyarat (10) Penggunaan Osiloskop Analog (11) Penggunaan DC Bekalan Kuasa Terkawal (12) Penggunaan Osiloskop Digital
