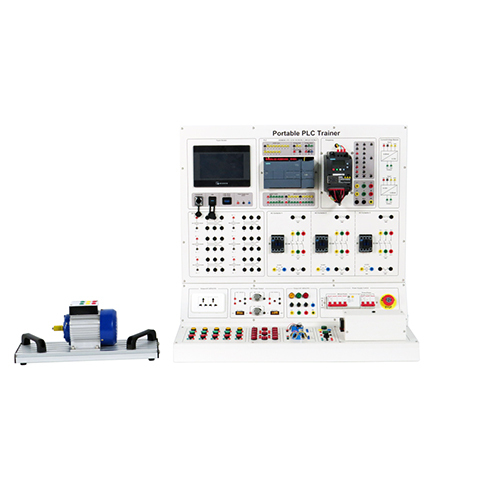

SMTE2508 Jurulatih PLC Mudah Alih Peralatan Makmal Elektrik Peralatan Didaktik Peralatan Latihan Vokasional1. Pengenalan Produk
1.1 Penerangan Produk
Produk ini terdiri daripada skrin sentuh, modul PLC, penukar frekuensi, geganti pertengahan, kontaktor AC, pemancar suhu, motor, dan sebagainya. Ia boleh mensimulasikan proses operasi sistem PLC, supaya pelajar mempunyai pemahaman awal dan intuitif tentang kawalan PLC dan penukar frekuensi, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk penilaian pengajaran dan latihan kemahiran jurusan berkaitan di kolej vokasional tinggi, kolej junior, sekolah vokasional menengah, dan sekolah teknik.
1.2 Ciri-ciri Produk
1. Peralatan ini menggunakan struktur rangka logam lembaran, dan instrumen pengukur serta modul beban dipasang pada rangka logam lembaran. Bekalan kuasa latihan terbina dalam dan bersepadu. Setiap unit fleksibel, mudah digunakan, dan tidak mudah rosak.
2. Litar dan peranti eksperimen lengkap dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus.
3. Peralatan ini mempunyai sistem perlindungan keselamatan yang baik.
2. Spesifikasi teknikal
2.1 Parameter teknikal
Bekalan kuasa peralatan: AC 110V
Siemens: 6ES7, 215-1HG40-0XB0, CPU 1215C DC/DC/RLY
Siemens: 6ES7, 223-1PH32-0XB0, SM1223DI 8×24VDC, DQ 8×RLY
Pemancar suhu (4-20mA): bekalan kuasa pt100 DC24V, -50-150℃
Pemancar suhu (0-10V): bekalan kuasa pt100 DC24V, -50-150℃
Motor tak segerak sangkar tupai tiga fasa: △/Y voltan: 380/660v, 60Hz, 1500rpm, 180W
2.2 Dimensi dan berat
Dimensi: 870mm×470mm×900mm
Berat: ＜61kg
3. Nama komponen produk dan pengenalan fungsi
3.1 Badan utama produk
Bil. Nama
1 Motor
2 Badan peralatan
3.2 Bahagian elektrik produk
Bil. Nama
1 Modul skrin sentuh
2 Modul PLC
3 Modul penyongsang
4 Input modul arus dan voltan
5 Geganti perantaraan
6 Kontaktor AC
7 Soket
8 Output DC
9 Modul output kuasa
10 Modul pemutus litar
11 Modul butang
12 Modul penunjuk
13 Modul pemancar suhu
14 Modul pemanasan
3.3 Aksesori produk
Bil. Nama
1 Kabel elektrik keselamatan 4mm (merah)
2 Kabel elektrik keselamatan 4mm (merah)
3 Kabel elektrik keselamatan 4mm (merah))
4 Kabel elektrik keselamatan 4mm (merah)
5 Kabel elektrik keselamatan 4mm (merah)
6 Kabel elektrik keselamatan 4mm (merah)
7 Kabel elektrik keselamatan 2mm (merah)
8 Kabel elektrik keselamatan 2mm (merah)
9 Kabel elektrik keselamatan 2mm (merah)
10 Kabel elektrik keselamatan 2mm (merah)
11 Kabel elektrik keselamatan 2mm (merah)
12 Palam kalis air industri (betina)
13 Sensor Suhu
14 Kabel data USB
15 Kabel rangkaian
16 Pemacu kilat USB
4. Senarai Konfigurasi Produk
Bil. Nama Kuantiti
1 Skrin Sentuh 1
2 Port Ethernet 1
3 USB 1
4 RS232/RS485 1
5 PLC 1
6 Modul pengembangan PLC 1
7 Inverter 1
8 4-20mA hingga 0-10V 1
9 0-10V hingga 4-20mA 1
10 Geganti perantaraan 6
11 Kontaktor AC 3
12 Soket 1
13 Output 0-10V boleh laras 24V 1
14 Output 4-20mA boleh laras 24V 1
15 Lampu Petunjuk 18
16 Pemutus litar 2
17 Tombol berhenti kecemasan 1
18 Butang 15
19 Pemancar Suhu (0-10V) 1
20 (4-20mA) Pemancar Suhu 1
21 Tombol 1
5. Senarai eksperimen pengajaran produk
(1) Modul PLC dan eksperimen kelajuan motor kawalan butang melalui penyongsang
(2) Modul PLC dan eksperimen putaran hadapan dan belakang motor kawalan butang melalui kontaktor
(3) Eksperimen ujian tunggal sensor suhu
(4) Eksperimen PID peralatan
