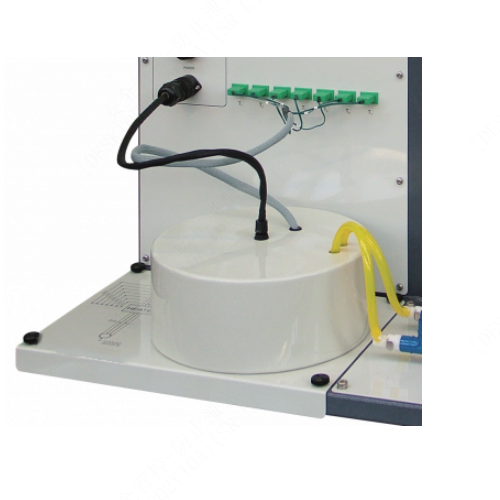

SMTH025 Modul Pengaliran Haba Radial Model Pengajaran Peralatan Pendidikan Pemindahan Haba Peralatan Pendidikan Ciri-ciri • Satu daripada empat eksperimen pilihan untuk Unit Asas Eksperimen Pemindahan Haba • Sesuai dengan cepat dan mudah pada tapak Unit Asas Eksperimen Pemindahan Haba dan sambungan air mempunyai penyambung pantas kedap sendiri tanpa memerlukan alat • Menunjukkan prinsip pengaliran haba jejarian secara jejarian di sekitar cakera berdiameter seragam • Skema yang jelas dicetak pada plat asas membantu pemahaman pelajar • Membolehkan kekonduksian haba bahan cakera diukur • Pemanas voltan rendah yang selamat dengan pemotongan suhu lampau Penerangan Eksperimen ini mempunyai cakera loyang padu dengan pemanas elektrik (sumber haba) di tengahnya dan tiub penyejuk keratan rentas bulat (penyerap haba) di sekeliling lilitannya. Ia dipasang pada plat asas dengan skema susun atur eksperimen yang jelas. Pemanas elektrik dan termogandingan bersambung ke soket pada Unit Asas Eksperimen Pemindahan Haba, yang juga membekalkan suapan dan saliran air sejuk untuk penyerap haba Pelajar menghidupkan aliran air penyejuk dan melaraskan kuasa pemanas sehingga eksperimen mencapai keseimbangan. Pada jejari yang sama jaraknya pada cakera, tujuh termogandingan mengukur suhu apabila haba mengalir secara jejarian keluar dari pemanas. Penebat di sekeliling cakera mengurangkan kehilangan haba melalui perolakan dan sinaran, supaya keputusannya sepadan dengan teori untuk konduksi jejarian mudah sahaja. Hasil Pembelajaran • Demonstrasi dan pengiraan pengaliran haba jejari • Pengiraan kekonduksian terma (nilai k) Unit Asas Penting • Eksperimen Pemindahan Haba Unit Asas Keadaan Operasi Persekitaran operasi: Makmal Julat suhu penyimpanan: –25°C hingga +55°C (apabila dibungkus untuk pengangkutan) Julat suhu operasi: +5°C hingga +40°C Julat kelembapan relatif operasi: 80% pada suhu < 31°C menurun secara linear kepada 50% pada 40°C - Cakera Dipanaskan. Bahan: Loyang, Ø 110mm. - Teras Loyang: Ø 14mm. - Ketebalan Cakera: 3.2mm. - Selang jejari Termogandingan: 10mm
