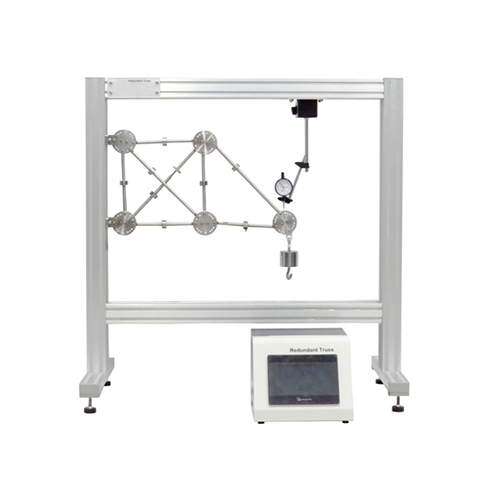

SMTM2019 Peralatan Pendidikan Jurulatih Mekanikal Kekuda Berlebihan Peralatan PengajaranI. Gambaran Keseluruhan Produk
Sebagai struktur ringan dengan ketegaran yang tinggi, kekuda digunakan dalam pembinaan dewan, jambatan, kren, menara dan tiang. Kekuda ialah struktur keluli di mana palang dikenakan beban mampatan atau tegangan tetapi tidak bengkok.
Tujuan eksperimen ini adalah untuk mengukur daya palang dalam kekuda satah tunggal yang dikenakan daya luaran tunggal. Hujung palang peranti eksperimen dilengkapi dengan lubang penetapan untuk memudahkan penetapan pada cakera nod. Julat panjang rod ikat berbeza yang ditawarkan membolehkan pembinaan dua kekuda yang ditentukan secara statik.
Palang ujian diartikulasikan, disambungkan bersama melalui cakera nod dan hanya dikenakan tegasan mampatan atau tegangan. Tiada momen yang dihantar dalam nod; ia boleh dianggap tanpa geseran. Oleh itu, kekuda kami boleh dianggap sebagai kekuda ideal. Peranti aplikasi beban yang disambungkan ke cakera nod menghasilkan daya luaran. Semua daya pada palang kekuda direkodkan melalui ukuran tolok terikan. Paparan membolehkan petunjuk langsung daya yang dikenakan oleh rod ikat pengukur daya.
II. Parameter Prestasi
Kuasa input: fasa tunggal 220V 50Hz
Berat: kira-kira 30 kg
Keadaan kerja: -10℃~40℃, kelembapan <85%
Dimensi: 970mm*450mm*1000mm
Dimensi dek jambatan: 660mm*75mm
III.Senarai Komponen
3.1 Bahagian Utama
Nama Nombor
1 Rod pelarasan
2 Pendakap
3 Jumlah rangka
4 Plat nod
5 Penunjuk digital
6 Berat beban
7 Sensor
8 Modul pemerolehan data
Modul pemerolehan data (depan)
Modul pemerolehan data (belakang)
Cakera nod
3.2 Aksesori
Nama Nombor
1 Kord kuasa
2 Bahagian penunjuk dail
3 Plat pembahagi
IV. Pengenalan Kekuda
Kekuda ialah struktur yang diperbuat daripada rod yang disambungkan antara satu sama lain pada kedua-dua hujung dengan engsel. Kekuda pada amnya ialah struktur satah atau ruang yang terdiri daripada rod lurus dan terdiri daripada unit segi tiga. Rod kekuda terutamanya menanggung tegangan atau tekanan paksi, supaya kekuatan bahan dapat digunakan sepenuhnya. Apabila rentangnya besar, ia dapat menjimatkan bahan, mengurangkan berat mati dan meningkatkan ketegaran berbanding rasuk pepejal.
Kelebihan kekuda ialah rod terutamanya menanggung tegangan atau tekanan, yang dapat memainkan peranan penuh pada bahan, menjimatkan bahan dan mengurangkan berat struktur.
