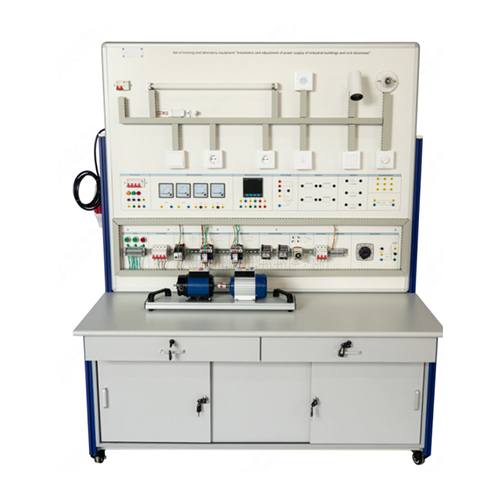

SMTE2496 Set Peralatan Latihan dan Makmal "Pemasangan Dan Pelarasan Bekalan Kuasa Bangunan Industri Dan Struktur Awam" Peralatan Makmal Elektrik Peralatan Didaktik Peralatan Latihan VokasionalI. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Peranti latihan ini merangkumi pelbagai jenis peranti kawalan elektrik asas dan peranti pengukuran. Melalui eksperimen yang berkaitan, anda boleh membiasakan diri dengan litar pencahayaan, litar kawalan motor, litar pengukuran dan kaedah sambungan lain, menguasai prinsip dan kaedah kawalannya, serta pengetahuan dan kemahiran yang sepadan.
1.2 Ciri-ciri
1. Komponen litar kawalan elektrik dipasang pada plat pelekap panel dinding, yang mudah dikendalikan dan diganti, menjadikannya mudah untuk pengembangan fungsi atau latihan baharu; pemilihan kandungan operasi adalah tipikal, praktikal dan saintifik.
2. Meja operasi hanya memerlukan bekalan kuasa AC tiga fasa empat wayar untuk digunakan;
3. Latihan kemahiran menggunakan litar kawalan dan motor kecil yang direka khas, yang boleh mensimulasikan pelbagai jenis sistem penghantaran elektrik di kilang, dan boleh memenuhi keperluan latihan kemahiran untuk pemasangan, penyahpepijatan, penyelenggaraan juruelektrik, analisis kerosakan dan penyelesaian masalah;
4. Semua komponen talian kawalan hubungan geganti disambungkan ke terminal melalui wayar. Pendawaian untuk pendawaian pelajar hanya perlu melindungi komponen; dalam praktiknya, wayar digunakan untuk melatih proses tersebut.
5. Bekalan kuasa output mempunyai paparan pemantauan dan fungsi perlindungan litar pintas. Apabila salah operasi atau pendawaian yang salah menyebabkan litar pintas semasa latihan, peralatan boleh melindungi secara automatik untuk mengelakkan fius terbakar dan merosakkan peralatan elektrik, memastikan latihan yang lancar;
6. Platform latihan mempunyai sistem perlindungan keselamatan yang baik. Sambungan antara litar latihan dan bekalan kuasa peralatan adalah melalui soket keselamatan dan struktur penutup pelindung yang boleh dipercayai tinggi, yang selamat dan pantas.
II. Parameter Prestasi
Kuasa input: tiga fasa lima wayar 380V±10% 60Hz
Berat: 223KG
Keadaan kerja: Suhu ambien -10℃～+40℃
Saiz: 1720*940*2210
III. Senarai Komponen dan Pengenalan Terperinci
3.1 Bahagian Utama
Nama Nombor
1 Motor tak segerak sangkar tupai tiga fasa
2 Motor selari DC
3 Kabinet
4 Bahagian kotak kuasa
5 Bekalan kuasa luaran
6 Panel terminal
7 Panel Kawalan
3.2 Bahagian kotak kuasa
Nama Nombor
1 Butang hijau - tetapkan semula kendiri
2 Butang merah - tetapkan semula kendiri
3 Palam terminal
4 Terminal JUK2.5B
5 Pemutus litar 4P
6 Geganti haba
7 Kontaktor AC
8 Geganti pertengahan (8 kaki lebar) dengan tapak
9 Geganti Masa
10 Pemutus litar 3P
11 Pengatur voltan automatik fasa tunggal
3.3 Bahagian panel terminal
Nama Nombor
1 Pemutus litar 4P dengan perlindungan kebocoran
2 Lampu penunjuk kuning/hijau/merah-220V
3 Tiub fius 5A
4 Voltmeter 500V
5 Voltmeter 450V
6 Ammeter 15A
7 Ammeter 3A
8 Jenis meter berbilang fungsi tiga fasa 9
9 Jambatan penerus 2A/400V
10 Perintang 510Ω 100W
11 Kapasitor CBB61-4UF/450V
12 Transformer fasa tunggal
13 Terminal cawangan
3.4 Panel Kawalan
Nama Nombor
1 Pemutus litar 2P dengan perlindungan kebocoran
2 Tiub lampu pendarfluor
3 Hon loceng pintu
4 Lampu Sorot
5 Lampu pijar
6 Balast/Pemula
7 Suis
8 Soket Eropah (dengan wayar pembumian)
9 Soket Eropah (tiada wayar pembumian)
10 Suis loceng pintu
11 Suis berganda
12 Suis malap jenis 86
3.5 Aksesori
Nama Nombor Kuantiti
1 Kabel elektrik 4mm hijau 8
2 Kabel elektrik 4mm merah 8
3 Kabel elektrik 4mm biru 8
4 Kabel elektrik 4mm hitam 8
5 Kabel elektrik 4mm kuning 8
6 Kabel elektrik 4mm warna berganda 5
7 Kabel elektrik 4mm kepala warna berganda ke palam 4
8 Kabel elektrik 4mm kepala kuning ke palam 4
9 Kabel elektrik 4mm kepala merah ke palam 4
10 Kabel elektrik 4mm kepala hijau ke palam 4
IV.Senarai Eksperimen
Eksperimen 1 Ujian lampu pendarfluor
Eksperimen 2 Eksperimen putaran motor ke hadapan dan ke belakang
Eksperimen 3 Eksperimen saling kunci kontaktor AC
Eksperimen 4 Ujian transformer kuasa
Eksperimen 5 Penyelidikan Perlindungan Rangkaian Pencahayaan
