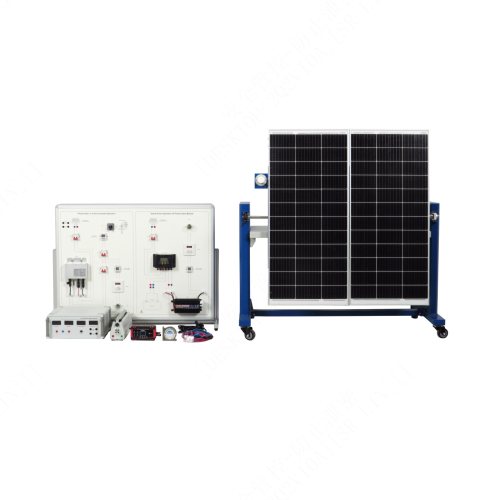

SMTG1011 Pengukuran Modul Solar Peralatan Pendidikan Latihan Kemahiran Teknikal Sistem Latihan Boleh Diperbaharui I. Gambaran Keseluruhan Produk 1.1 Gambaran Keseluruhan Penguji Modul Suria AFR040 ialah peranti yang direka untuk tujuan pendidikan bagi membantu pelajar mempelajari dan memahami prinsip kerja dan penilaian prestasi sel suria. Dalam persekitaran pengajaran dan eksperimen, AFR040 menyediakan pelajar dengan platform praktikal dan intuitif yang membolehkan mereka mengukur dan menganalisis parameter prestasi modul sel suria secara langsung di bawah keadaan pencahayaan yang berbeza, termasuk voltan (V), arus (I), sinaran (kW/㎡) dan suhu (℃). Reka bentuk peranti ini memberi tumpuan kepada pengalaman pengguna, membolehkan pelajar mengendalikan dan mengumpul data dengan mudah. Antara muka operasi yang mudah dan mobiliti AFR040 memudahkan pelajar menjalankan operasi praktikal di makmal atau persekitaran luar, supaya dapat lebih memahami aplikasi praktikal teknologi sel suria. Penguji Modul Suria AFR040 bukan sahaja alat pengukuran, malah ia juga merupakan sumber pendidikan yang membantu pelajar menguasai reka bentuk dan penilaian prestasi sistem tenaga suria melalui pembelajaran praktikal. Peranti ini menyediakan data eksperimen yang boleh dipercayai, menyokong pelajar dalam penerokaan saintifik dan eksperimen inovatif, dan merangsang minat mereka dalam teknologi tenaga boleh diperbaharui, terutamanya dalam bidang tenaga suria. Secara keseluruhannya, Penguji Modul Suria AFR040 merupakan alat yang ideal untuk mengajar dan mempelajari prinsip dan aplikasi sel suria. Ia menyediakan pelajar dengan platform pembelajaran interaktif dan praktikal untuk membantu mereka membina rangka kerja pengetahuan untuk teknologi suria dan meletakkan asas untuk kerjaya masa depan dalam bidang tenaga lestari. 1.2 Ciri-ciri Pengukuran ketepatan tinggi: AFR040 menggunakan sensor ketepatan tinggi dan teknologi elektronik canggih untuk memberikan hasil pengukuran yang stabil dan andal. Mobiliti: Peranti ini dilengkapi dengan penggelek di bahagian bawah untuk memudahkan pergerakan ke kedudukan ujian yang berbeza. Pelarasan keadaan ujian: Pengguna boleh melaraskan sudut dan kedudukan ujian mengikut keperluan untuk mendapatkan keadaan keamatan cahaya dan suhu yang berbeza. Ketahanan: AFR040 diperbuat daripada bahan berkualiti tinggi, memastikan ketahanan dan kestabilan jangka panjang peranti. Fleksibiliti: Disebabkan oleh mobilitinya, AFR040 boleh digunakan dalam keadaan persekitaran yang berbeza, termasuk makmal, bengkel pengeluaran atau di luar. Perakaman data: Walaupun peranti itu sendiri tidak menyimpan data secara langsung, pengguna boleh merekod dan menyimpan data pengukuran melalui peranti luaran untuk analisis lanjut. II. Parameter Prestasi Kuasa input: AC 220V Keadaan kerja: Suhu ambien: -25℃～+55℃, kelembapan relatif: ≤90%. Julat pengukuran: Suhu: 0…100°C Voltan: 0…200V Arus: 0…20A Pencahayaan: 0…2kW/㎡ Kecondongan: 0…90° III. Senarai Komponen dan Pengenalan Terperinci 3.1 Bahagian Utama Nombor Nama 1 Perhimpunan panel solar 2 Perhimpunan pengukuran keamatan sinaran cahaya 3 Sensor suhu 4 Perhimpunan pengukuran solar AFR040 5 Modul yang disambungkan ke grid kuasa fotovoltaik 6 Modul pengawal fotovoltaik 3.2 Aksesori Nombor Nama Kuantiti 1 4mm kabel elektrik 2m hujung dua hitam 4 2 4mm kabel elektrik 4mm hujung dua biru 6 3 4mm kabel elektrik 2m hujung dua merah 6 4 Fius 3A 5*20 2 5 Talian ujian data DIN 1 6 Talian kuasa 1 7 Alat pengukur sudut pelbagai fungsi (dengan magnet) 1 8 Jenis eksport talian gelongsor reostat 1 9 Talian komunikasi pengawal solar 1 10 Cakera U (dengan perisian) 1 11 Pengecas bateri 1 IV. Senarai Eksperimen Eksperimen 1 Merekod lengkung ciri diod Eksperimen 2 Merekod lengkung ciri modul solar Eksperimen 3 Merekod lengkung ciri modul solar di bawah sinaran yang berbeza Eksperimen 4 Kesan suhu pada lengkung ciri modul solar Eksperimen 5 Kesan sudut kecondongan pada output kuasa modul solar Eksperimen 6 Merekod perubahan harian pada musim panas dan musim sejuk Eksperimen 7 Sambungan siri modul solar Eksperimen 8 Sambungan selari modul solar Eksperimen 9 Melindungi modul solar tanpa diod pintasan Eksperimen 10 Melindungi modul solar dengan diod pintasan Eksperimen 11 Mengukur kecekapan inverter untuk unit fotovoltaik yang beroperasi dalam sistem bersambung grid Eksperimen 12 Unit fotovoltaik yang beroperasi dalam sistem grid berpulau
