SMTM2024 Peralatan Pengajaran Jurulatih Mekanikal Jambatan Gantung Peralatan DidaktikI. Gambaran Keseluruhan
Peralatan ini adalah untuk jabatan kejuruteraan mekanikal atau jabatan kejuruteraan mekanik di universiti, ia adalah untuk Mekanik Teori dan Gunaan, Mekanik Kejuruteraan, jurusan Mekanik Pepejal dan jabatan berkaitan mekanik lain.
Peralatan ini digunakan untuk mengkaji interaksi antara kabel gantungan dan sokongan pengukur beban dengan beban teragih seragam dan tidak seragam dan beban titik pada dek tegar. Ia akan digunakan dengan Kerangka Struktur Universal (dibekalkan secara berasingan).

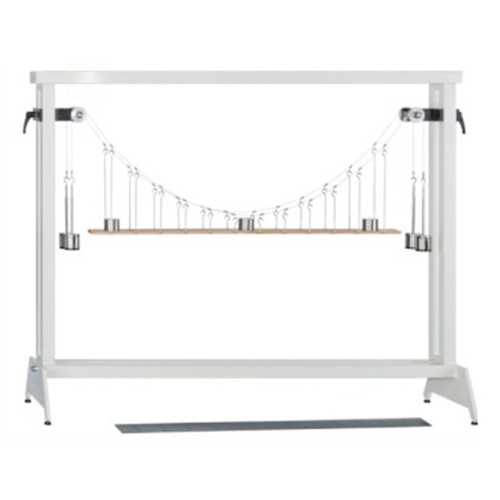

Aloi logam ringan dengan rusuk pengeras dibawa oleh dua baris sembilan penyangkut jarak yang sama, satu di setiap sisi. Setiap baris penyangkut mempunyai sokongan kabel keluli fleksibel yang panjangnya mensimulasikan lengkung parabola. Setiap hujung kabel melepasi takal ke penyangkut beban. Beban khas disediakan untuk mensimulasikan beban agihan seragam dan beban titik boleh alih. Dek jambatan terletak pada dua sokongan daya menegak dengan mekanisme pampasan ketinggian. Penempatan sokongan diukur dengan tolok dail. Manual arahan juga disertakan.
II. Eksperimen Lazim
Demonstrasi ciri-ciri jambatan gantung
Pemeriksaan hubungan antara beban yang dikenakan dan ketegangan kabel gantung
Pemerhatian kestabilan struktur
Perbandingan tingkah laku dengan teori kabel yang dipermudahkan
III. Data Teknikal
Struktur: aluminium
Bagian bawah dengan getah boleh laras untuk melaraskan ketinggian.
Jumlah berat kurang daripada 200kg.
Persekitaran kerja: -10℃~40℃, Kelembapan <85%
