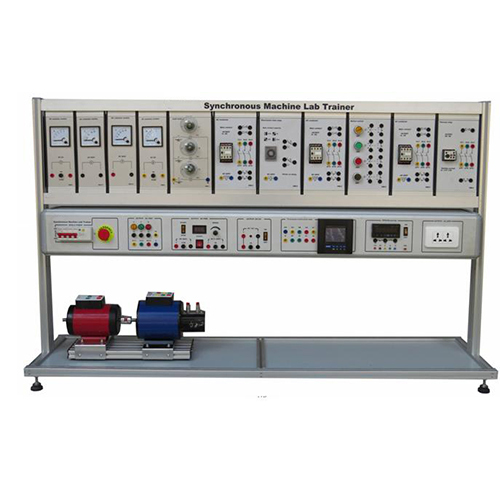

SMTE109 Jurulatih Makmal Mesin Segerak Peralatan Makmal Elektrik Peralatan Didaktik Peralatan Latihan Vokasional1. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Peranti latihan ini merangkumi pelbagai jenis motor induktif dan komponen kawalan perindustrian. Melalui eksperimen yang berkaitan, anda boleh membiasakan diri dengan ciri-ciri operasi motor DC dan motor segerak, menguasai prinsip kawalan dan kaedah kawalan, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Penilaian latihan pengajaran dan kemahiran untuk sekolah vokasional, pengajian tinggi, menengah dan sekolah teknik.
1.2 Ciri-ciri
(1) Platform latihan menggunakan struktur rangka lajur profil aluminium, dengan kusyen di bahagian bawah, alat pengukur dan bekalan kuasa latihan terbina dalam pemasangan bersepadu, mudah digunakan dan tidak mudah rosak.
(2) Motor dilengkapi sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus.
(3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik.
2. Parameter prestasi
(1) Kuasa input: sistem lima wayar tiga fasa 380V±10% 60Hz
(2) Dimensi: 1600mm × 400mm × 1200mm
(3) Kapasiti mesin: <1.5KVA
(4) Berat: <150kg
(5) Keadaan kerja: suhu ambien -10 ° C ~ +40 ° C Kelembapan relatif <85% (25 ° C)
3 Peranti Pengiring
(1) Motor pengujaan siri DC 1 set
(2) Motor segerak tiga fasa 1 set
(3) Unit kawalan geganti masa 1 set
(4) Kawalan geganti arus lampau lengah terma 1 set
(5) Unit kawalan litar saling kunci kontaktor 1 set
(6) Modul butang 1 set
(7) Modul pengukuran voltan DC 1 set
(8) Modul pengukuran voltan AC 1 set
(9) Modul pengukuran arus DC 1 set
(10) Modul pengukuran arus AC 1 set
4. Senarai eksperimen
4.1 Eksperimen berkaitan motor segerak magnet kekal AC tiga fasa
(1) Prinsip motor segerak magnet kekal AC tiga fasa
(2) Ujian statik motor segerak magnet kekal AC tiga fasa
(3) Sambungan dan operasi motor segerak magnet kekal AC tiga fasa
(4) Eksperimen kawalan permulaan motor segerak magnet kekal AC tiga fasa
(5) Kawalan operasi kawalan kelajuan motor segerak magnet kekal AC tiga fasa
(6) Eksperimen kawalan gelung tertutup Motor segerak magnet kekal AC tiga fasa
Eksperimen berkaitan motor DC pengujaan siri 4.2
(1) Ujian kumpulan fungsi gerakan dan penghantaran
(2) Ujian statik parameter teknikal motor
(3) Sambungan dan fungsi litar kawalan motor
(4) Ujian teknikal fungsi sukan
