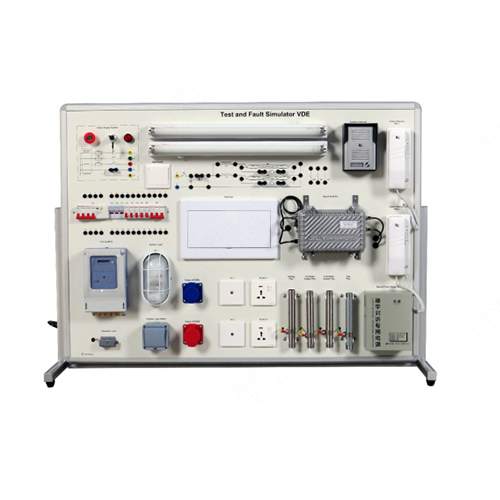

SMTB509 Simulator Ujian dan Kesalahan Latihan Didaktik VDE Set Latihan Bilik Darjah Jurulatih Automasi Bangunan 1. Pengenalan Produk 1.1 Penerangan Produk Sistem pengajaran "Simulator Ujian dan Kerosakan VDE" ialah simulator padat untuk sistem elektrik rumah biasa dengan pelbagai litar (cth., tingkat satu, tingkat dua) dan bekalan kuasa AC dan DC. Simulator kerosakan boleh digunakan untuk menghasilkan semula sumber kerosakan biasa dan menganalisisnya menggunakan peralatan ujian perindustrian. Model ini merangkumi kotak masuk perkhidmatan kediaman lengkap dengan fius, pemutus litar arus baki, transformer loceng pintu dan ammeter serta pelbagai komponen pemasangan untuk voltan bekalan kuasa dan penghantaran isyarat. Pengguna, kaunter dan peralatan pampasan berpotensi (termasuk teknologi komunikasi) melengkapkan sistem ini. 1.2 Ciri-ciri Produk 1. Produk ini mempunyai prestasi keselamatan elektrik yang sangat baik, dan beberapa komponen telah menerima pakai reka bentuk kalis air dan kebolehpercayaan pembumian yang sangat baik. 2. Produk ini mempunyai reka bentuk yang elegan dan struktur yang ringkas. 3. Produk ini menerima pakai langkah anti-karat dan diperbuat daripada bahan yang kukuh dan tahan lama, yang memanjangkan hayat perkhidmatan produk dengan ketara. 4. Produk ini mempunyai modul eksperimen yang kaya dan boleh menyelesaikan tugas ujian di bawah pelbagai keadaan. 2. Spesifikasi teknikal 2.1 Parameter teknikal Parameter bekalan kuasa: AC220V tiga fasa Pemutus litar Delixi: 4P; 16A; dengan perlindungan kebocoran Teras fius: 3A Bekalan kuasa interfon: 12V/12W Lampu kalis letupan LED: Sumber cahaya LED 12W Kunci elektrik: 12V Lampu pendarfluor: 0.6m; 20W Keadaan persekitaran kerja: Suhu ambien 10℃～30℃; Kelembapan relatif <75% (25℃) 2.2 Dimensi dan berat Dimensi: 1640mm×450mm×1100mm Berat: <79kg 3. Nama komponen produk dan pengenalan fungsi 3.1 Badan utama produk Bil. Nama 1 Suis berhenti kecemasan 2 Suis kunci 3 Lampu penunjuk kuasa 4 Sambungan sistem TN-S palam berbentuk U 5 Suis dinding 6 Pemutus litar dengan pelindung kebocoran 7 Fius 8 Pemutus litar 1P dan 3P 9 Meter tenaga elektrik 10 Kunci pintu elektrik 11 Lampu kalis letupan 12 Kotak tetapan kerosakan simulasi 13 Soket industri fasa tunggal AC220V 14 Suis kalis air 15 Soket industri tiga fasa AC380V 16 Soket komunikasi berwayar 17 Soket tiga lubang dinding 18 Pembumian paip 19 Bekalan kuasa Interkom 20 Penguat isyarat berwayar 21 Telefon 22 Loceng pintu 23 Lampu pendarfluor 3.2 Aksesori produk No. Nama 1 Soket industri 2 Multimeter digital 3 Insurans fius 4 Kabel elektrik keselamatan hitam 4mm 4. Senarai Konfigurasi Produk No. Nama Kuantiti 1 Pemutus litar (dengan perlindungan kebocoran) 1 2 Peranti perlindungan fius 3 3 Pemutus litar 6 4 Suis dinding 1 5 Lampu pendarfluor 2 6 Modul loceng pintu 1 7 Telefon 2 8Meter elektrik 1 9 Kunci pintu 1 10 Lampu kalis letupan 1 11 Suis kalis air 1 12 Suis berhenti kecemasan 1 13 Suis kunci 1 14 Soket dinding 2 15 Soket isyarat berwayar 2 16 Soket industri AC220V fasa tunggal 1 17 Soket industri AC380V tiga fasa 1 18 Penguat berwayar 1 19 Bekalan kuasa interfon 1 20 Paip pembumian daripada bahan berbeza 4 21 Meter berbilang digital 1 22 Insurans fius3 23 Palam betina industri 1 24 Kabel elektrik keselamatan hitam 4mm 2 5. Senarai eksperimen pengajaran produk (lihat panduan eksperimen untuk butiran lanjut) (1) Simulasikan kerosakan litar pintas F1 litar (2) Simulasikan kerosakan F2 litar lampu pendarfluor (3) Simulasikan kerosakan F3 litar lampu pendarfluor (4) Simulasikan kerosakan F4 litar lampu pendarfluor (5) Simulasikan kerosakan F5 litar lampu kalis letupan (6) Simulasikan kerosakan F6 litar soket kalis air luar (7) Simulasikan kerosakan F7 litar soket dalaman (8) Simulasikan kerosakan F8 litar sistem loceng pintu (9) Simulasikan kerosakan F9 litar soket kalis air luar (10) Sambungkan kapasitor yang berbeza secara selari dengan litar lampu pendarfluor untuk meningkatkan faktor kuasa litar beban
