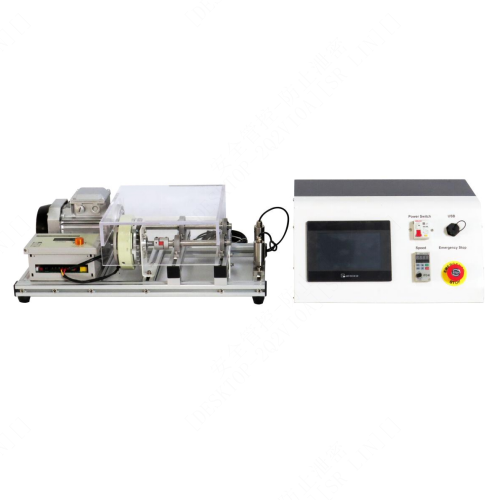

SMTM2063 Bangku Ujian Latihan dan Makmal Dengan Pengawal Kelajuan Brek Beban dan Aci untuk Penyiasatan Kerosakan Pelbagai Gear Mekanikal Set Latihan Teknikal Latihan Didaktik Peralatan Latihan Mekanikal
1. Pengenalan Produk
1.1 Penerangan Produk
Bangku makmal latihan boleh digunakan untuk kursus praktikal dalam disiplin bahagian mekanikal, jentera teknikal, servis, pembaikan/pemasangan, diagnostik getaran, dll. Penyangga ini merangkumi set takal tali pinggang-V dan gear, gegancu pemacu rantai, tali pinggang-V dan gegancu baji. Bangku ini merangkumi pelbagai set tali pinggang-V dan takal pemacu gear, gegancu pemacu rantai, rantai, gear. Bangku ini dilengkapi dengan sensor untuk memantau data yang dihasilkan oleh getaran gear.
Alat pengukur yang disertakan (angkup digital dan mikrometer jam pada penyangga magnet) membolehkan penguji menguasai kemahiran memeriksa ketepatan pemasangan, penjajaran dan selari aci, kawalan salah jajaran paksi dan sudut.
1.2 Ciri Produk
1. Bangku ini boleh mengkaji operasi gear mekanikal dalam mod melahu dan di bawah beban kelajuan yang berbeza.
2. Sensor yang dilengkapi boleh memantau beberapa data pelbagai kelajuan, anjakan, pecutan.
2. Spesifikasi teknikal
2.1 Parameter teknikal
Parameter bekalan kuasa: Fasa tunggal, tiga wayar, AC220V, 50Hz
2.2 Dimensi dan berat
Dimensi: 830mm×680mm×370mm
Berat: 52kg
3. Nama komponen produk dan pengenalan fungsi
3.1 Badan utama produk
Bil. Nama
1 Motor tak segerak tiga fasa
2 Brek serbuk magnet
3 Gear serong
4 Penutup pelindung
5 Sensor
6 Pengawal brek serbuk magnet
7 Gandingan
8 Aci pemacu
9 Aci pemacu
10 Modul pemerolehan data
3.2 Bahagian elektrik produk
Bil. Nama
1 Skrin sentuh
2 Pemutus litar
3 Output USB
4 Inverter
5 Tombol berhenti kecemasan
3.3 Aksesori produk
Bil. Nama
1 Penunjuk dail
2 Angkup vernier
3 Gear serong
4 Bearing
5Sarung pengembangan
6 Kord kuasa
7 Pembaris sudut
8 Sepana heksagon
9 Stereng
10 Gear taji
11 Rantai
12 Gear gegancu
13 Tali sawat-V
14 Gear tali sawat
15 Tali sawat segerak
16 Gear segerak
17 Pad brek
18 Blok beban
19 Sarung eksentrik
20 Kotak alat
4. Senarai Konfigurasi Produk
Bil. Nama Kuantiti
1 Motor tak segerak tiga fasa 1
2 Pengawal brek serbuk magnet 1
3 Brek serbuk magnet 1
4 Gear serong10
5 Aci pemacu 1
6 Aci pemacu 1
7 Gandingan 2
8 Sensor 2
9 Pemutus litar 1
10 Inverter 1
11 Tombol berhenti kecemasan 1
12 Output USB 1
13 Penunjuk digital 1
14 Angkup vernier 1
15 Sarung pengetat 2
16 Kord kuasa 1
17 Pembaris sudut 1
18 Sepana heksagon 1
19 Stereng 2
20 Gear taji3
21 Rantai 2
22 Gear gegancu 3
23 Tali sawat-V 2
24 Gear tali sawat 3
25 Tali sawat segerak 2
26 Gear segerak 3
27 Pad brek 1
28 Sarung eksentrik 3
29 Kotak alat 1
5. Arahan Eksperimen
5.1 Proses pemasangan gegancu
5.2 Proses pemasangan takal
5.3 Proses pemasangan roda segerak
5.4 Proses pemasangan gear taji
5.5 Proses pemasangan cakera brek
5.6 Eksperimen pemerolehan data
5.7 Putaran motor ke hadapan dan ke belakang
5.8 Eksperimen brek pengawal brek serbuk magnet
