SMTM2006 Peralatan Didaktik Jurulatih Mekanikal Cantilever Tak Simetri Peralatan Latihan VokasionalI. Gambaran Keseluruhan
Peralatan ini adalah untuk jabatan kejuruteraan mekanikal atau jabatan kejuruteraan mekanik di universiti, ia adalah untuk Mekanik Teori dan Gunaan, Mekanik Kejuruteraan, jurusan Mekanik Pepejal dan jabatan berkaitan mekanik lain.
Radas ini digunakan untuk mengkaji pesongan julur dan menentukan pusat ricih apabila satah beban tidak bersentuhan dengan paksi simetri keratan rentas. Ia akan digunakan dengan Kerangka Asas Universal atau Kerangka Struktur Universal ST300 (dibekalkan secara berasingan).

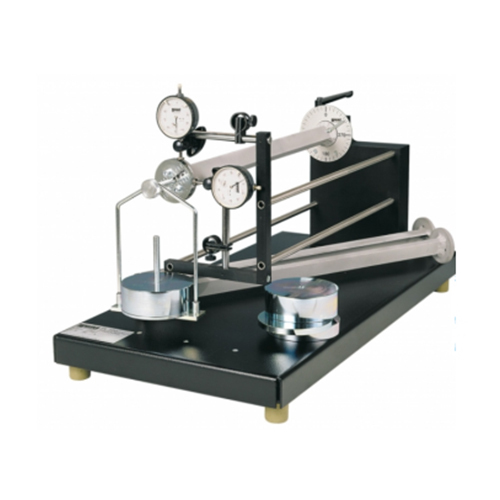

Julur yang diuji dipasang secara mendatar pada lajur sokongan di satu hujung. Hujung yang dipasang boleh diputar untuk menunjukkan kedudukannya relatif kepada skala sudut tetap. Beban dikenakan melalui penyangkut berat dan pemberat pada hujung bebas. Cakera bulat dilekatkan pada hujung bebas dan anjakan menegak dan mendatar boleh diukur dengan dua penunjuk dail. Pin tempat penyangkut berat digantung boleh digerakkan secara lateral pada cakera bulat merentasi dan di luar bahagian julur untuk menentukan pusat ricih.
Manual arahan juga disertakan.
II. Eksperimen Lazim
Anjakan menegak dan mendatar vs kedudukan sudut untuk beban yang dikenakan.
Hubungan antara pesongan menegak dan mendatar dan penentuan momen inersia utama kawasan di sekitar paksi neutral.
III. Data Teknikal
Struktur: aluminium
Bahagian bawah dengan getah boleh laras untuk melaraskan ketinggian.
Jumlah berat kurang daripada 200kg.
Persekitaran kerja: -10℃~40℃， Kelembapan<85%
Bahagian kantilever diperbuat daripada aluminium tersemperit sepanjang 500 mm.
- Bahagian sudut 1
- Bahagian saluran 1
- Bahagian segi empat tepat 1
Penyangkut beban 1
Penunjuk dail 2
